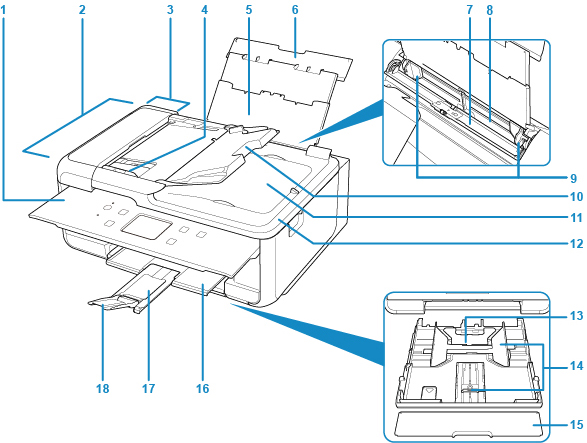

Pogled od spredaj
- (1) nadzorna plošča
-
Omogoča spreminjanje nastavitev ali upravljanje tiskalnika.
- (2) ADF (samodejni podajalnik dokumentov)
-
Naložite dokument sem. Dokumente, ki jih vstavite v pladenj dokumenta, naprava samodejno optično prebere list za listom.
- (3) pokrov podajalnika dokumentov
- Odprite ga, ko želite odstraniti zagozdene dokumente.
- (4) vodilo dokumenta
- Nastavite to vodilo tako, da se bo širina ujemala z dokumentom v ADF.
- (5) opora za papir
- Izvlecite jo, da naložite papir v zadnji pladenj.
- (6) pokrov zadnjega pladnja
- Odprite, če želite naložiti papir v zadnji pladenj.
- (7) pokrov podajalne reže
-
Prepreči, da bi kar koli padlo v podajalno režo.
Odprite ga, da premaknete vodili za papir, nato pa ga pred tiskanjem zaprite.
- (8) zadnji pladenj
-
Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.
- (9) vodila za papir
- Poravnajte z obema stranema svežnja papirja.
- (10) pladenj dokumenta
- Odprite ga, če želite naložiti dokument v ADF. Naložite lahko več listov enake velikosti in debeline. Dokument položite tako, da je stran, ki jo želite optično prebrati, obrnjena navzgor.
- (11) odlagalna reža dokumentov
- Tukaj se zbirajo dokumenti iz ADF, ki jih je naprava optično prebrala.
- (12) pokrov za dokumente
- Odprite ga, če želite položiti izvirnik na stekleno ploščo.
- (13) kaseta
-
V kaseto naložite navaden papir velikosti A4, B5, A5 ali Letter in jo nato vstavite v tiskalnik.
- (14) vodila za papir
- Poravnajte z desno/levo/sprednjo stranjo svežnja papirja.
- (15) pokrov kasete
- Snemite ga, da naložite papir v kaseto.
- (16) izhodni pladenj za papir
- Natisnjen papir je izvržen. Pred tiskanjem ga izvlecite.
- (17) opora izhodnega papirja
- Izvlecite za podporo izvrženega papirja.
- (18) podaljšek izhodnega pladnja
- Odprite za podporo izvrženega papirja.

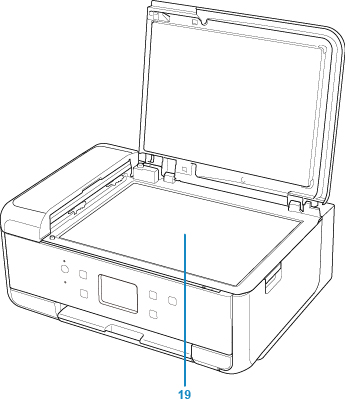

- (19) steklena plošča
- Naložite izvirnik sem.
